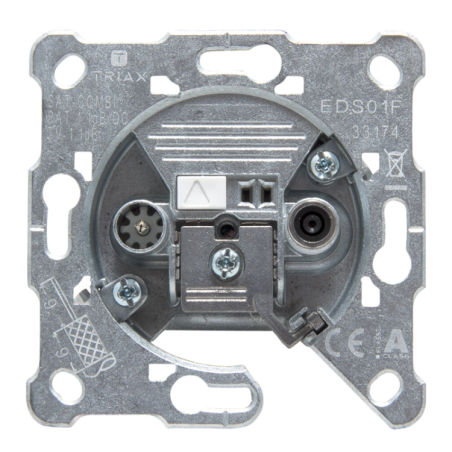

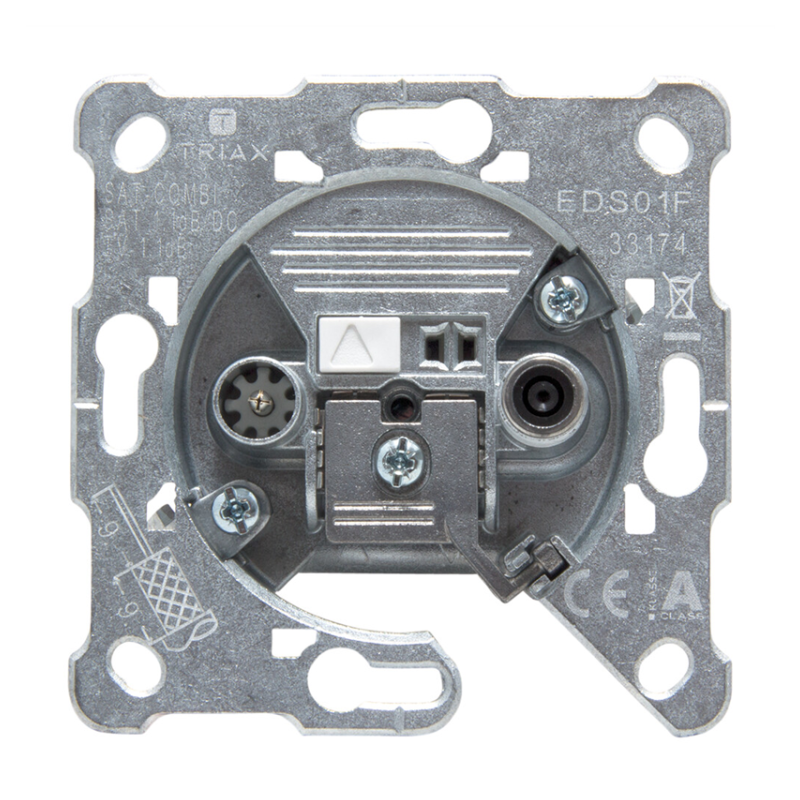

Toma final SAT TV Triax EDS 01 F - salida F, TV/R
9,06 €
Impuestos excluidos
Toma final SAT TV Triax EDS 01 F Impedancia 75 ohm Frecuencias SAT 950-2400 MHz y TV 5-862 MHz Pérdidas 1.2 dB en SAT y TV Aislamiento TV-SAT 20 dB y retorno 11 dB Referencia fabricante: EDS 01 F
Security policy
(edit with the Customer Reassurance module)
Delivery policy
(edit with the Customer Reassurance module)
Return policy
(edit with the Customer Reassurance module)
Toma final SAT TV Triax EDS 01 F - salida F, TV/R
La Toma final SAT TV Triax EDS 01 F es una toma de usuario para instalaciones de televisión terrestre y satélite, diseñada para sistemas multiswitch, cable único y distribuciones individuales. Incorpora salida F directa para SAT-IF y salida TV/R mediante conector IEC-male, ofreciendo baja atenuación y filtrado selectivo de bandas.
Incluye especificaciones como paso de corriente SAT hasta 24 VDC, atenuación de solo 1.2 dB y protección Class A+10 dB. Consulta más detalles en la web oficial de Triax o visita nuestra sección de tomas y bases SAT/TV.
Ventajas del Toma final SAT TV Triax EDS 01 F
CARACTERÍSTICAS
- Toma final terminada para SAT-IF y TV/R
- Salida F para SAT y salida IEC-male para TV/R
- Atenuación 1.2 dB en SAT y TV
- Filtrado selectivo por bandas de frecuencia
- Paso de corriente SAT hasta 24 VDC / 0.5 A
- Compatible con multiswitch, SCR y distribuciones individuales
- Protección Class A+10 dB (EN50083-2)
- Blindaje elevado: hasta 95 dB
- Diseño concebido específicamente para SAT IF
ESPECIFICACIONES TÉCNICAS
| Modelo | EDS 01 F |
| Tipo de toma | Toma final terminada SAT TV/R |
| Frecuencia TV | 5…862 MHz |
| Frecuencia SAT | 950…2400 MHz |
| Atenuación TV | 1.2 dB |
| Atenuación SAT | 1.2 dB |
| Aislamiento TV–SAT | 20 dB |
| Return Loss IN | 11 dB |
| Return Loss SAT | 10 dB |
| Return Loss TV | 12 dB |
| Paso de corriente SAT | Sí, hasta 24 VDC / 0.5 A |
| Impedancia | 75 Ω |
| Blindaje 30–300 MHz | ≥ 95 dB |
| Blindaje 300–470 MHz | ≥ 90 dB |
| Blindaje 470–1000 MHz | ≥ 85 dB |
| Blindaje 1000–2400 MHz | ≥ 65 dB |
| Conector TV | IEC-male |
| Diámetro interior cable | 0.58…1.15 mm |
| Diámetro F-female | 0.6…1.13 mm |
| Jacket cable | 4.5…7.2 mm |
| Diámetro conductor exterior | 3.7…5.8 mm |
| Material | Zinc diecast |
| Dimensiones | 70.6 × 70.6 × 21.9 mm |
| Peso | 0.102 kg |
| Rango operativo | -25…55 °C |
| Certificaciones | EN 50083-1 / EN 50083-2 / EN 50083-4 |
