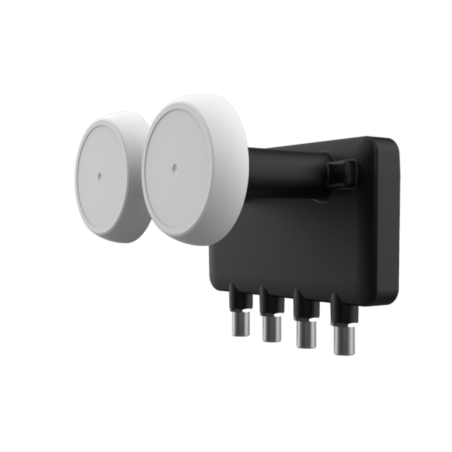

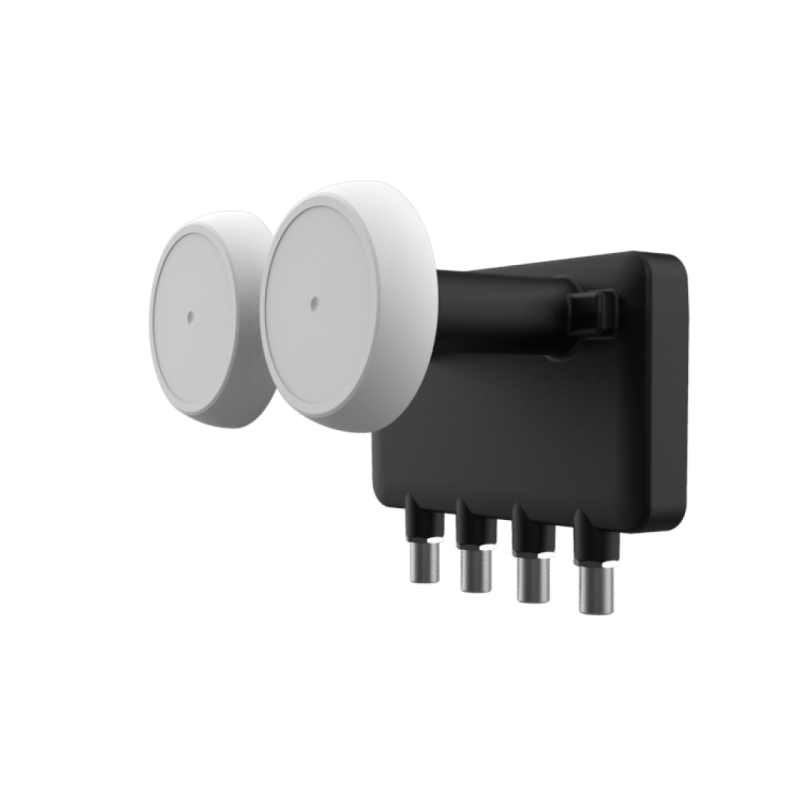

Lnb Quad (4 Receptores), Monoblock 6 (Astra 19.2 - Hot Bird 13), 58-68dB, 0,1dB ruido
€80.02
Tax excluded
Apto para antena de 80cm
Security policy
(edit with the Customer Reassurance module)
Delivery policy
(edit with the Customer Reassurance module)
Return policy
(edit with the Customer Reassurance module)
Específicamente diseñado para los mercados DTH europeos, este LNB monobloque permite la recepción satelital dual desde posiciones orbitales 13˚E y 19.2˚E sobre una sola antena parabólica de desplazamiento de 80 cm con F/D = 0.6 y su distribución a hasta cuatro receptores independientes.
El LNB recibe transmisiones satelitales con polarizaciones horizontales y verticales dentro del rango de frecuencia de 10.7 ~ 12.75 GHz. Proporciona cuatro puertos de salida universales con un rango de frecuencia de FI de 950 ~ 2150 MHz. Cada puerto de salida (tipo F) lleva también señales de alimentación y control. Los comandos DiSEqC 1.0 permiten seleccionar la posición orbital del satélite. Siempre que no se haya recibido un comando DiSEqC, la alimentación predeterminada es de la posición "Sat A" (es decir, 13°E). La polarización (vertical/horizontal) y la banda (baja/alta) se seleccionan usando señales de control de 13/18VCC y 0/22kHz.
El LNB está optimizado para transmisiones de ultra alta definición (4K/8K) y proporciona un excelente aislamiento de polarización cruzada, ruido de fase y rendimiento de figura de ruido. Diseñado para cumplir con especificaciones estrictas y fabricado con los más altos estándares de calidad de la industria, este LNB es una solución ideal para la recepción de transmisiones por satélite de Hotbird 13°E y Astra 19.2°E en toda Europa.
El LNB se suministra con un adaptador de anillo de plástico de 40 mm para permitir el montaje en un soporte de LNB estándar de 40 mm.
CARACTERÍSTICAS
- Ruido de fase bajo, compatible con DVB-S2 (HDTV)
- Diseño de bajo ruido
- Bajo consumo de energía
- Aislamiento de polarización cruzada muy alto
- Estabilidad de muy alta frecuencia
ESPECIFICACIONES TÉCNICAS
| Rango de frecuencia de entrada de banda baja | 10.7ghz ~ 11.7ghz |
| Rango de frecuencia de salida de banda baja | 950 MHz ~ 1950 MHz |
| Frecuencia LO de banda baja | 9.75ghz |
| Rango de frecuencia de entrada de banda alta | 11.7ghz ~ 12.75ghz |
| Rango de frecuencia de salida de banda alta | 1100 MHz ~ 2150 MHz |
| Frecuencia LO de banda alta | 10.6ghz |
| Figura de ruido | 0.6 dB típico, 1.0 dB máx. |
| Precisión de frecuencia LO @ 25° C | ±0.5 MHz máx. |
| Deriva de temperatura LO | ±1 MHz máx. |
| Precisión inicial LO | ±0.5 MHz máx. |
| Ruido de fase LO a 1 kHz | -75dBc/Hz |
| Ruido de fase LO a 10 kHz | -80dBc/Hz |
| Ruido de fase LO a 100 kHz | -90dBc/Hz |
| Ganancia de conversión | 55dB ~ 65dB |
| Ganancia de ondulación (más de 26 MHz de ancho de banda) | ±0.75 dB máx. |
| Variación de ganancia (sobre banda completa) | 6 dBpp máx. |
| Rechazo de imagen | 50 dB mín. |
| 1 dB punto de compresión (@ salida) | 0 dBm mín. |
| Conversación cruzada | 22 dB mín. |
| Control, Selección Satélite A/B/C/D | DiSEqC 1.0: Sat A* = Hotbird 13°E, Sat B = Astra 19.2°E* Recepción de satélite predeterminada |
| Información de polaridad | Polarización horizontal: 18 VDC Polarización vertical: 13 VCC Banda baja: 0 kHz Banda alta: 22 ±4kHz |
| ROE de salida | 2.0 : 1 máx. |
| Nivel espurio en banda | -65 dBm máx. |
| Consumo actual | 180 mA máx. por puerto (10 VCC ~ 20 VCC) |
| Temperatura de funcionamiento | -30 °C ~ +60 °C |
| Impedancia de salida | 75 Ω |
| Tipo de conector de salida | Tipo F (hembra) |
| Tamaño de plato recomendado | 80 cm (f/d = 0.6) |
| Peso | 311.6 g |
| Información logística | |
|---|---|
| Dimensiones del embalaje (An. x Pr. x Al.) | 12,8 cm x 11,2 cm x 10,2 cm |
| Peso del embalaje | 0,37 kg |
| Cantidad por caja | 30 piezas |
| Dimensiones de la caja (An. x Pr. x Al.) | 53 cm x 27 cm x 35,5 cm |
| Peso del cartón | 11.7 kg |
| Cantidad por palet | 1200 piezas |
